Elenco completo dei codici di ricambio per il giradischi Dual 1229 e 1229q con descrizioni tradotte in italiano.

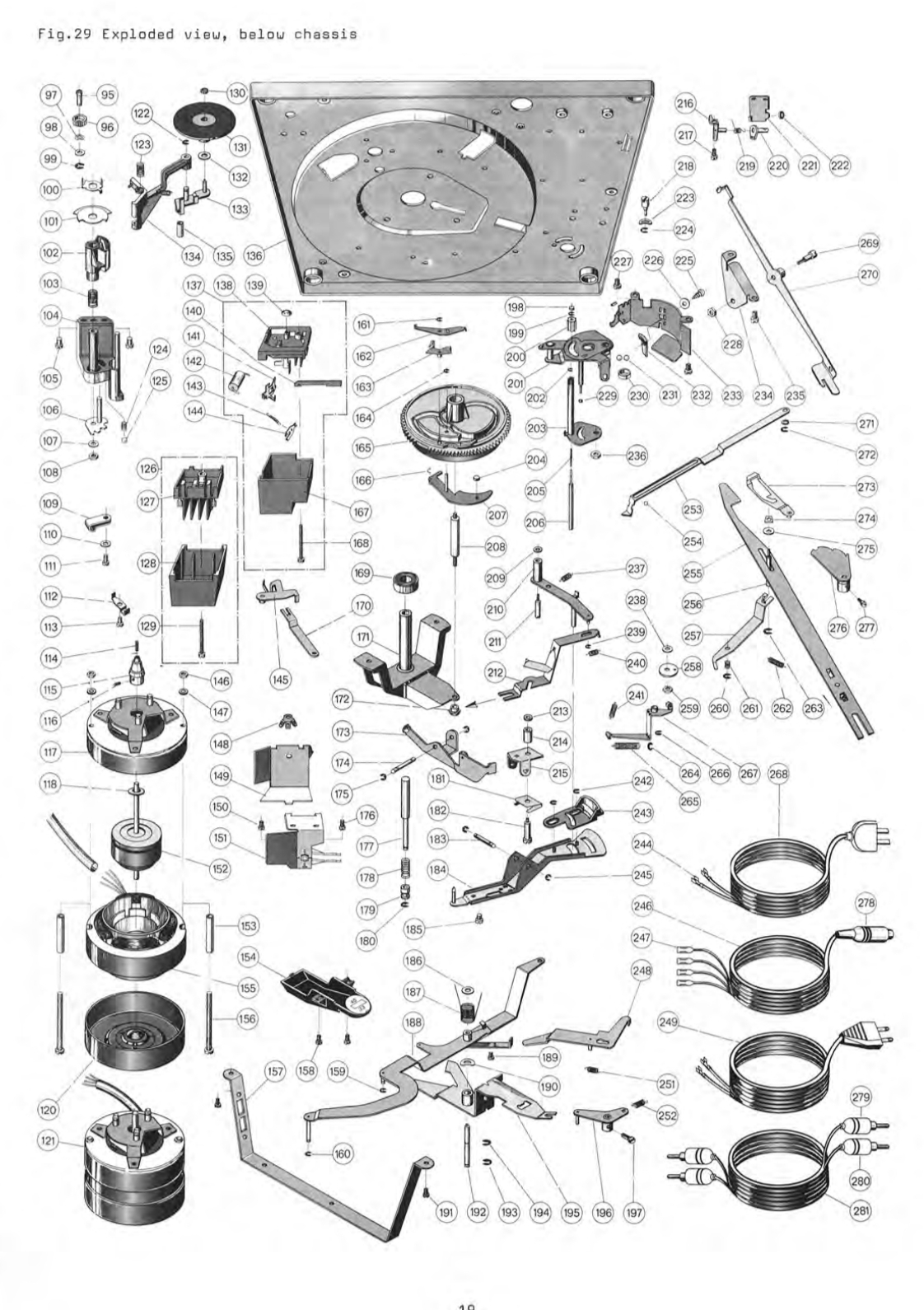

Questo è il service manual:
Di seguito sono riportate le tabelle dei codici di ricambio per il Dual 1229Q, tradotte in italiano per una facile consultazione.
Tabella Ricambi – Pagina 16
| Codice Ricambio | Descrizione (Italiano) |
|---|---|
| 215470 | Mandrino automatico AS 12 |
| 213895 | Mandrino automatico AW 3 |
| 227001 | Tappetino del piatto completo di rondella |
| 227003 | Piatto completo di tappetino e anello stroboscopico |
| 224805 | Leva cambio velocità sinistra completa |
| 216740 | Rondella “C” H 7 x 0.8 |
| 225209 | Rondella di controllo completa |
| 218480 | Rondella elastica bombata |
| 133734 | Telaio completo |
| 214047 | Vite speciale, forata |
| 214210 | Gruppo vite di bloccaggio per il trasporto |
| 220152 | Morsetto in plastica |
| 210586 | Rondella 3.2/7.0/0.5 St |
| 210472 | Vite a macchina AM 3 x 4 |
| 213512 | Vite esagonale M 4 x 8 |
| 210366 | Dado esagonale BM 4 |
| 210362 | Dado esagonale BM 3 |
| 233742 | Coperchio cieco (cm), completo |
| 233743 | Coperchio cieco (pollici), completo |
| 213512 | Vite esagonale M 4 x 8 |
Tabella Ricambi – Pagina 17
| Codice Ricambio | Descrizione (Italiano) |
|---|---|
| 210624 | Rondella 4.2/7.0/0.3 |
| 210624 | Rondella 4.2/7.0/0.3 |
| 200713 | Rondella |
| 200711 | Rondella elastica |
| 209934 | Guaina |
| 200718 | Molla di compressione |
| 201632 | Rondella in gomma |
| 200712 | Supporto elastico |
| 210366 | Dado esagonale BM 4 |
| 224947 | Anello di supporto |
| 200721 | Pezzo filettato |
| 200728 | Molla di compressione, lato braccio |
| 230406 | Molla di compressione (gialla), lato motore |
| 200723 | Blocco di smorzamento in gomma |
| 200722 | Coppetta in acciaio |
| 220163 | Piedino con supporto a molla completo (1 set = 4 pezzi) |
| 220213 | Disco di centraggio |
| 201101 | Perno di centraggio |
| 225108 | Rondella |
| 200543 | Anello di ritenuta |
| 233738 | Testina portatestina completa |
| 231992 | Piastra di contatto completa |
| 201132 | Sollevamento |
| 210182 | Rondella elastica bombata |
| 210630 | Rondella 4.2/8/0.8 St |
| 210197 | Anello G 4 x 0.8 |
| 215430 | Montaggio TK 14 |
| 227007 | Anello, completo |
| 225096 | Emblema Dual |
| 225197 | Leva interruttore destra completa |
| 225197 | Leva interruttore destra completa |
| 217504 | Prigioniero |
| 210362 | Dado esagonale BM 3 |
| 217439 | Rete |
| 230859 | Dado a testa quadra, M 2.5 |
| 230917 | Vite con spallamento |
| 230916 | Pezzo di serraggio |
| 233732 | Telaio, completo |
| 221486 | Asta filettata |
| 227589 | Ghiera |
| 216831 | Ghiera |
| 230063 | Asta filettata |
| 218827 | Anello di compressione |
| 216881 | Leva completa |
| 210353 | Dado esagonale BM 2 |
| 227000 | Supporto completo |
| 210362 | Dado esagonale BM 3 |
| 233736 | Coperchio, completo |
| 216810 | Cuscinetto per braccio |
| 217601 | Leva di posizionamento |
| 218321 | Dado esagonale |
| 210469 | Vite a macchina AM 3 x 3 |
| 233737 | Braccio completo |
| 233731 | Peso, completo |
| 225145 | Prigioniero |
| 233741 | Cuscinetto completo |
| 227569 | Bullone di serraggio |
| 233735 | Alloggiamento molla, completo |
| 217600 | Grano |
| 218894 | Rondella elastica, bombata 3.2/8 |
| 233733 | Telaio del cuscinetto, completo |
| 229720 | Puntatore |
| 229738 | Vite del cuscinetto, completa |
| 231775 | Manopola completa |
| 217386 | Molla di trazione |
| 217381 | Leva di supporto, completa |
| 217385 | Rullo |
| 213260 | Perno 2 x 6 |
| 213471 | Vite autofilettante B 2.9 x 6.5 |
| 227014 | Cassa, parte superiore |
| 227012 | Cassa, completa |
| 227013 | Scheda di cablaggio |
| 225321 | Lampada a bagliore |
| 227015 | Cassa, parte inferiore |
| 225916 | Resistenza al carbonio 22 kΩ/0.25 W/10% |
| 225915 | Resistenza al carbonio 2.2 kΩ/1.80 W/5% |
Disclaimer: Questa traduzione è fornita a scopo informativo. Verificare sempre la corrispondenza con il ricambio corretto prima dell’acquisto.
